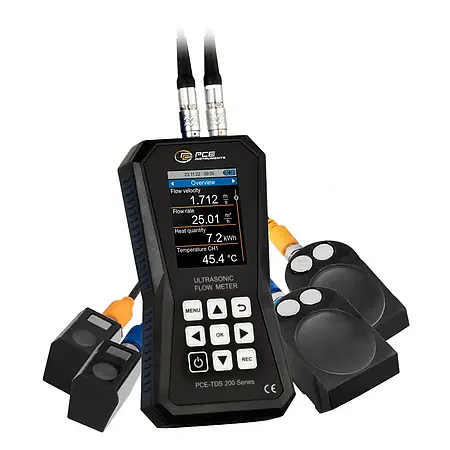

Ultrasonik Debimetre / Pce-Tds 200+ Sl

Ürün Bilgisi Ultrasonik Debimetre PCE-TDS 200+ SL 32 GB veri belleği / ±32 m/s ölçüm aralığı / Ölçüm değerinin ± 0.5’i tekrarlanabilirlik / Çeşitli ölçüm sensörleri / Alarm sınır değeri / 2.8 inç LCD ekran / Tüm sıvı nesneler için / Opsiyonel ISO ya da DAkkS kalibrasyon sertifikası Ultrasonik debimetre PCE-TDS 200+ SL’nin ölçüm aralığı ±32 m/s’dir. Ultrasonik debimetre, DN ≥50 boru çapı için ölçüm değerinin ± 1.5’i; DN <50 boru çapı için ölçüm değerinin ± 3.5’i hassasiyet ve ölçüm değerinin ± 0.5’i tekrarlanabilirlik ile hassas bir ölçüm cihazıdır. Sensörlerin ultrasonik debimetreye takılması için kurulum kılavuzu mevcuttur. Kurulum kılavuzu, ultrasonik debimetrenin sinyal kalitesini grafiksel olarak gösterir. Bunun haricinde, ultrasonik debimetre sensörlerinin birbirlerinden doğru mesafede yerleştirilip yerleştirilmediği de grafiksel olarak gösterilir. Ultrasonik debimetre ile akış ölçümleri gerçekleştirmek için boru ve sıvı nesne özellikleri girildikten sonra akış hızı, debi ve hacim görüntülenir. Ultrasonik debimetre, ölçüm değerlerini görüntülemek için m³, l, gal, igl, mgl, cg, bal, ib ve ob gibi çeşitli ölçüm birimlerini kullanır. Ultrasonik debimetrenin data logger fonksiyonu aracılığıyla ölçüm sırasında ölçüm değerlerini kaydetmek mümkündür. Ultrasonik debimetre için başlatma ve durdurma koşulları ve 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir. Ultrasonik debimetrenin bir bellek noktası, tüm ölçüm değerlerini içerir. Ölçüm değerleri, ultrasonik debimetrenin 32 GB dahili belleğinde kaydedilir. Ultrasonik debimetrede 10 milyon ölçüm noktası kaydedilebilir. Opsiyonel yazılım kullanılarak ultrasonik debimetrede kaydedilen ölçüm değerleri okunabilir. Ultrasonik debimetre ile elde edilen ölçüm değerleri analiz için tablo ve grafik şeklinde görüntülenebileceği gibi daha fazla işlenmesi için .csv dosya formatında dışarı aktarılabilir. Alternatif olarak, yazılım aracılığıyla PDF raporu da oluşturulabilir. Ultrasonik debimetre, basitleştirilmiş kullanım için yazılım aracılığıyla ayarlanabilir. Yazılım kullanılarak ultrasonik debimetre ile elde edilen ölçüm değerlerinin canlı görünümü de mümkündür. Ultrasonik debimetre ile ısı miktarını belirlemek için iki termokupl gerekir. Bu termokupllar PCE-TDS 200+ ile kullanılabilir. Ultrasonik debimetrenin iki termokuplu bir boru sisteminin akışına ve dönüşüne bağlanır. Ultrasonik debimetre, sıcaklık farkına ve ölçülen akış hızına bağlı olarak ısı miktarını belirleyebilir. Ultrasonik debimetre, gerekli durumlarda ölçüm esnasında eş zamanlı olarak ısı miktarı birimi başına maliyetleri hesaplayabilir ve görüntüleyebilir. Bu nedenle, ultrasonik debimetre, ısıtma sistemlerinin denetiminde kullanılabilir. Ultrasonik debimetrenin renkli LCD ekranı 2.8 inç boyutu sayesinde ölçüm değerlerinin kolay bir şekilde okunmasını sağlar. Ultrasonik debimetre için ISO ya da DAkkS kalibrasyon sertifikası opsiyonel olarak mevcuttur.   PCE-TDS 200 S SENSOR DN 15 … 100 / 20 … 108 mm boru çapları için küçük sensör çifti. Bu sensör çifti özellikle küçük borular için uygundur. Sensörler, 45 x 30 x 30 mm’lik bir boyuta ve -30 … +160°C’lik bir sıcaklık direncine sahiptir. Sensörler, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Ultrasonik debimetrenin sensörleri çıkarılabilir kablo bağları ile boruya bağlanabilir.   PCE-TDS 200 L SENSOR DN 300 … 6000 mm boru çapları için büyük sensör çifti. Bu sensör çifti özellikle büyük borular için uygundur. Ultrasonik debimetrenin sensörleri çıkarılabilir kablo bağları ile takılabilir. Sensörler, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Sensörlerin boyutu 91 x 52 x 44 mm’dir. Özellikler - Ölçüm aralığı: ±32 m/s - Veri aktarımı için USB-C arayüzü - Ölçüm değerlerinin analizi için opsiyonel yazılım - Tekrarlanabilirlik: ölçüm değerinin ± 0.5’i - Isı miktarı ölçümü - 10 milyon ölçüm noktası için veri belleği - Ayarlanabilir alarm sınırları - Opsiyonel ISO ya da DAkkS kalibrasyon sertifikası Teknik Bilgiler Debi Ölçümü Ölçüm Aralığı ±32 m/s Çözünürlük 0.001 m/s Hassasiyet DN ≥50 mm: > 0.3 m/s hızlar için ölçüm değerinin ± 1.5’i DN <50 mm: > 0.3 m/s hızlar için ölçüm değerinin ± 3.5’i Tekrarlanabilirlik Ölçüm değerinin ± 0.5’i PCE-TDS 200 S SENSOR Sensör çifti Boru Çapı DN 15 … 100 / 20 … 108 mm Boyut 45 x 30 x 30 mm Sıcaklık Direnci -30 ... +160°C PCE-TDS 200 L SENSOR Boru Çapı DN 300 … 6000 mm Boyut 91 x 52 x 44 mm Ölçüm Yöntemi Z, V, N, W Ölçülebilen Nesneler - Su - Deniz suyu - Yağ - Ham petrol - Metanol - Etanol - Dizel - Benzin - Petrol - Kullanıcı tanımlı (nesneden gelen ses hızının manuel girişi) Sıvıların Kirlilik Oranı <5 Boru Malzemesi - Bakır CU - Çelik FE - Paslanmaz çelik VA - Alüminyum AL - Pirinç ME - Dökme demir CI - Demir FE - Nikel NI - Titanyum TI - Çinko ZI - Akrilik AC - Polietilen PE - Polipropilen PP - Polivinil klorür PVC - Naylon NY - Kullanıcı tanımlı (boru malzemesinin enine ses hızının manuel girişi) Boru İç Kaplaması - Astar yok - Özel - Epoksi reçine - Kauçuk - Harç - Polistiren PS - Polietilen PE - Politetrafloroetilen PTFE - Poliüretan PU - Polipropilen PP - Kullanıcı tanımlı (borunun iç kaplamasının boylamasına ses hızının manuel girişi) Ölçüm Parametresi Akış hızı, debi ve hacim Ölçüm Birimi (Boyut) mm, in Ölçüm Birimi (Akış Hızı) m/s, ft/s Ölçüm Birimi (Debi) m³, l, gal, igl, mgl, cf, bal, ib, ob Zaman Göstergesi Saniye, dakika, saat, gün Ölçüm Birimi (Hacim) m³, l, gal, igl, mgl, cf, bal, ib, ob Sıcaklık Ölçümü Ölçüm Aralığı Hassasiyet B Tipi: 600 … 1800°C B Tipi: ±(0.5 + 3°C) E Tipi: -100 … +900°C E Tipi: ±(0.4 + 1°C) J Tipi: -100 … +1150°C J Tipi: ±(0.4 + 1°C) K Tipi: -100 … +1370°C K Tipi: ±(0.4 + 1°C) N Tipi: -100 … +1150°C N Tipi: ±(0.4 + 1°C) R Tipi: 0 … 1700°C R Tipi: ±(0.5 + 3°C) S Tipi: 0 … 1500°C S Tipi: ±(0.5 + 3°C) T Tipi: -100 … +400°C T Tipi: ±(0.4 + 1°C) Çözünürlük 0.1°C Bağlanabilir Termokupllar B, E, J, K, N, R, S, T Ölçüm Parametresi Akış hızı, debi, hacim, sıcaklık, ısı çıkışı ve ısı miktarı Ölçüm Birimi (Sıcaklık) °C / °F Ölçüm Birimi (Isı Miktarı) K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu Ölçüm Birimi (Isı Çıkışı) W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h Maliyet Göstergesi EUR, Pfund, USD, Türk Lirası, Zloty, Yen Diğer Teknik Özellikler Ekran 2.8 inç LCD ekran Ölçüm Birimi Metrik / İngiliz Menü Dili Almanca, İngilizce, Fransızca, İspanyolca, İtalyanca, Felemenkçe, Portekizce, Danca, Türkçe, Lehçe, Rusça, Çince, Japonca Çalışma ve Depolama Koşulları Sıcaklık: -20 … +65°C Nem: 10 … 95 n.o, yoğuşmasız Data Logger 32 GB bellek kapasitesi / 10 milyon ölçüm noktası Arayüz USB (online ölçüm, dahili belleğin okunması ve pilin şarj edilmesi için) Koruma Sınıfı IP52 Güç Kaynağı Dahili: LiPo pil (3.7 V, 2500 mAh) Harici: USB 5 VDC, 500 mA Çalışma Süresi Yaklaşık 10 saat Boyut 165 x 85 x 32 mm Ağırlık 255 g Teslimat İçeriği 1 x Ultrasonik Debimetre PCE-TDS 200+ SL 1 x Akış Sensörü PCE-TDS 200 S SENSOR (çift) 1 x Akış Sensörü PCE-TDS 200 L SENSOR (çift) 2 x Sıcaklık Sensörü TF-RA330 2 x Bağlantı Kablosu (5 metre) 2 x Çıkarılabilir Kablo Bağı 1 x Güç Adaptörü 1 x USB-C Kablosu 1 x Ultrasonik Bağlantı Jeli 1 x PCE Ölçüm Bandı 1 x Taşıma Çantası 1 x Kullanım Kılavuzu
